КТСП-Н 3.2.03.02.4.3.3 (d8, L80, Pt100 B, 4х, Δt=3°C, подвижный штуцер М20х1,5)

1890 руб. без НДС

Исполнение КТСП-Н

Диаметр монтажной части

Длина монтажной части

Крепление

Номинальная статическая характеристика НСХ

Схема электрических соединений

Минимальная разность измеряемых температур


Написать письмо Позвонить по телефону
info@intepkomplekt.ru +7(495)105-98-01

Описание

Комплект термопреобразователей сопротивления платиновых КТСП-Н 3.2.03.02.4.3.3 состоит из двух термопреобразователей сопротивления ТСП-Н, подобранных в пару друг к другу по идентичности индивидуальных статических характеристик и по условию минимизации абсолютной погрешности при измерении разности температур во всем диапазоне измерений. Применяются для измерения разности температур в диапазоне от 3°С до 150°С и для измерения температур в диапазоне от 0°С до 160°С.

Комплект термометров КТСП-Н 3.2.03.02.4.3.3 имеет штуцер подвижный М20х1,5, посредством которого комплект монтируется в гильзы.

Монтаж комплекта термопреобразователей КТСП-Н 3.2.03.02.4.3.3 на трубопровод осуществляется при помощи гильзы защитной ТНИВ.301116.005 и бобышки приварной ТНИВ.715341.005 (прямая) или ТНИВ.715341.006 (скошенная).

Преимущества заказа комплекта КТСП-Н 3.2.03.02.4.3.3:

  • Межповерочный интервал 5 лет;
  • Комплект сертифицирован и поставляется со свежей первичной государственной поверкой;
  • Государственная поверка комплектов термопреобразователей производится только в аккредитованных лабораториях;
  • Гарантийный срок — 5 лет со дня ввода в эксплуатацию;
  • Срок службы комплекта термометров сопротивления КТСП-Н — 10 лет.

Особенности:

  • Материал корпуса: фенопласт
  • Материал трубки защитной и штуцера: нержавеющая сталь
  • Материал винтов и присоединительных клемм; латунь
  • Вес комплекта: 340 гр.
  • Габаритные размеры одного термопреобразователя: длина 178 мм., ширина 88 мм, высота 50 мм.

Документация КТСП-Н

сертификат КТСП-Н описание типа ктсп-н руководство лтсп-н

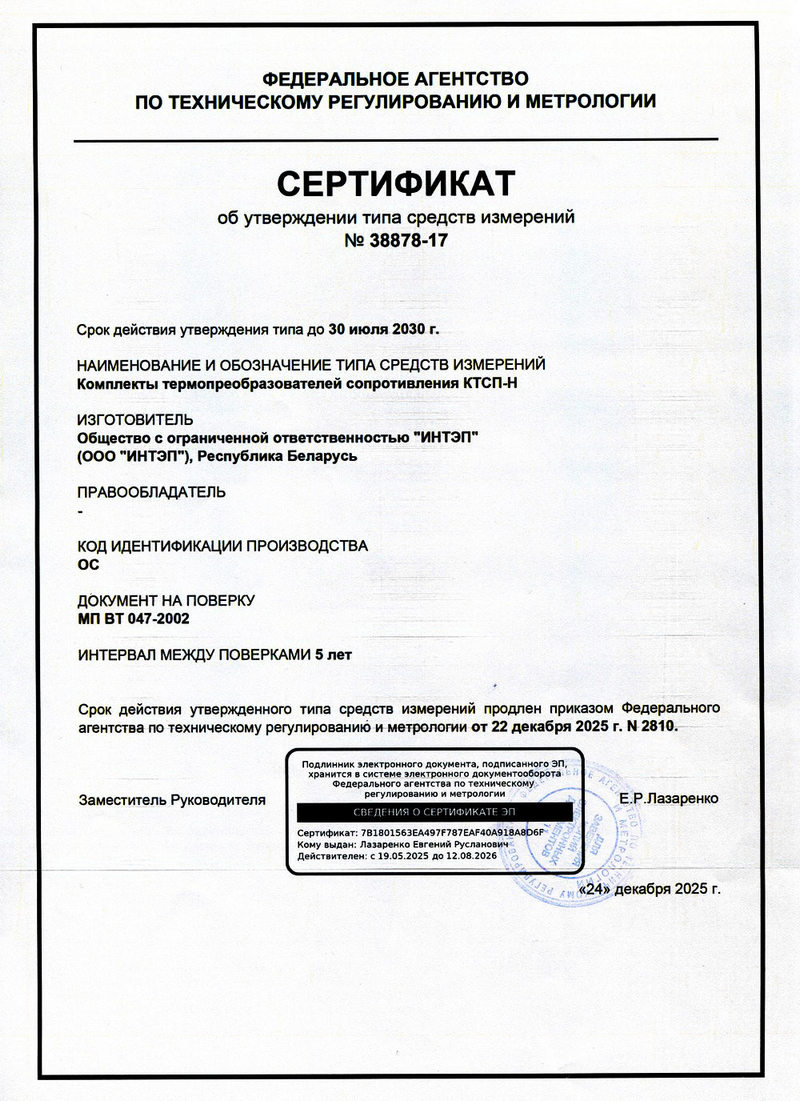

Скачать “Сертификат КТСП-Н” intep-ktsp-n-2017.jpg – Загружено 50 раз – 70 КБ

Скачать “Описание типа КТСП-Н” ot-ktsp-n.pdf – Загружено 148 раз – 2 МБ

Скачать “Руководство КТСП-Н” ktsp-n-rukovodstvo-po-ekspluatacii.pdf – Загружено 215 раз – 1 МБ

Схема обозначений КТСП-Н 3 исп.

ктсп н расшифровка 3 исполнение
